As vantagens dos conectores rotativos em mesas indexadas

Você tem problemas em transmitir a comunicação elétrica de motores e sensores para a sua mesa rotativa?

Tem problemas com cabos danificados em mesas rotativas?

Você tem limitação de giro e velocidade devido à passagem elétrica das mesas rotativas?

Se você respondeu SIM a alguma dessas perguntas, esse conteúdo é para você.

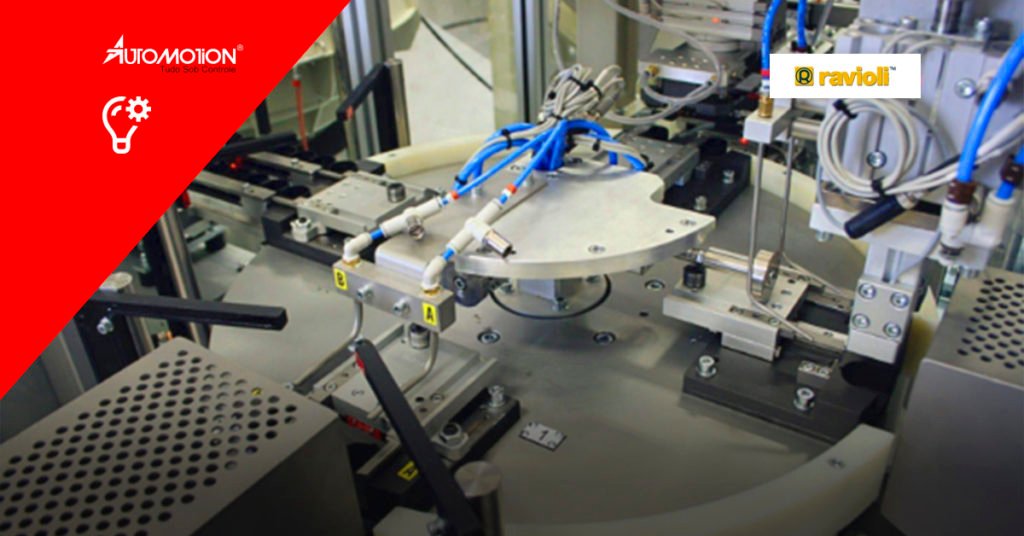

As mesas rotativas são máquinas comuns usadas em linhas de produção para montagem de componentes e testes. As estações de trabalho são organizadas em torno de um raio externo da mesa, onde a peça e/ou componente é transportado para a próxima etapa em cada indexação da mesa. As mesas rotativas com mais de duas estações ou com um único sentido de giro normalmente necessitam de conectores rotativos para transmitir sinais elétricos e pneumáticos.

Uma solução para isso são os conectores rotativos Ravioli. Eles são compostos por anéis, escovas e porta-escovas. Os anéis rotativos são dispositivos eletromecânicos que garantem a continuidade elétrica entre duas partes de um motor – uma fixa e outra em movimento rotatório. Esses conectores são fornecidos na versão aberta e na execução fechada, protegidos por material termoplástico ou metálico antioxidante com vários graus de proteção.

Todas as peças mecânicas são projetadas e fabricadas com extrema precisão pela Ravioli e recebem pintura e processamento específicos para garantir a durabilidade do produto.

Eles podem fornecer sinais elétricos CA ou CC (corrente alternada ou corrente contínua) e comunicações – como Ethernet, Profinet e Modbus/TCP – para todos os equipamentos ou acessórios instalados na mesa rotativa. Outro opcional dessa linha é a inserção de passagens para ar e óleo. No caso de passagens pneumáticas é possível combinar até dois canais para válvulas de duplo solenoide.

Conector rotativo modelo PRR para aplicações de mesas rotativas.

O conector rotativo Ravioli série Roller é aplicado principalmente quando é requerido um dispositivo com dimensões reduzidas e altas velocidades. Estão disponíveis escovas de cobre-grafite ou prata-grafite para sinais. Uma ou mais passagens fluidas ou sensores angulares também estão disponíveis como opcional, mediante solicitação.

Principais características:

• Modelos de 6 a 24 anéis;
• Corrente de trabalho 10A por anel;
• Tensão de transmissão 400VAC / VDC;
• IP65;
• Velocidade de trabalho 100rpm;
• Temperatura operação: -20°C  +60°C;
• Acessório: Passagem para pneumática e encoder absoluto.

Quer saber como implantar essa solução na sua indústria com o melhor custo x benefício? Converse com a nossa equipe de engenharia.
